外側液位計

1、產品概述

液氯儲罐外側式超聲波液位計采用了成熟的信號處理技術及高速信號處理芯片，增加了罐壁厚度的影響，實現了對密閉容器內液位準確非接觸測量，超聲波傳感器（探頭）安裝于被測容器外壁的正下方（底部），不需要對被測容器開孔、安裝簡易，不影響生產。能實現對高壓密閉容器內的物質，強腐蝕及液體的液位進行準確測量。液位計對液體介質和容器的材質無要求，并采用隔爆型防爆設計，防爆要求，可使用。
2.功能特點

·非接觸式測量
聲波傳感器（探頭）在容量外部磁力吸附式，不需要對被測容器開孔。
·自動校準功能
液位計具有自校準功能，克服了傳統液位計長時間使用后，精度的問題。
·的測量穩定性
相比市面同行的聲波外側液位計，該變送器采用了具優化+人工經驗的穩定算法，測量穩定性。
·的測量盲區
以水聲1485m/s測量媒介為例，盲區一般為0.2m~0.3m，低聲速的化工原料測量盲區小。
·紅外調試功能
方便的紅外調試功能，適用于危險場合下不宜開蓋調試的場合；同時了調試難度。
·自我診斷功能
液位計具有對自身工作狀態的診斷功能，同時也具有硬件診斷功能；這樣增加了液位計的性與穩定性
·一鍵恢復功能
當液位計工作異常，可以通過調試器，一鍵恢復到正常狀態。
·就地顯示及遠傳功能
液位計既可以方便在現場顯示液位值，又可以通過通訊接口將其遠傳至控制室。
·LED顯示屏多元化
液位計就地顯示屏可通過遙控器來設定改變液位計的各項參數，代替了筆記本調試。

3、工作原理

外側式聲波液位計以聲波處理位系統內核，實現了數字信號處理功能，處理后的液位數值準確，不需要CPU再作分析、比較，判斷。CPU獲取液位數值后，可送NVRAM存儲，送顯示器顯示。此外儀表可輸出4~20mA標準信號或通過RS-486接口將測量結果輸出至計算機（或二次表）

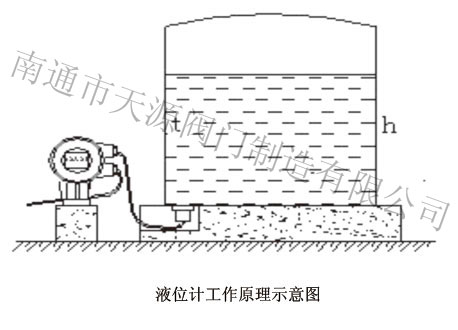

如圖所示，測量液位時，經過調制過的聲波信號從探頭發射出去，經過頁面反射回來后由探頭檢測回波信號，回波信號經過預處理、加工、處理后直接準確給出時間t，CPU根據數字模型表述關系計算出液面高度。
h=act/2
